图4

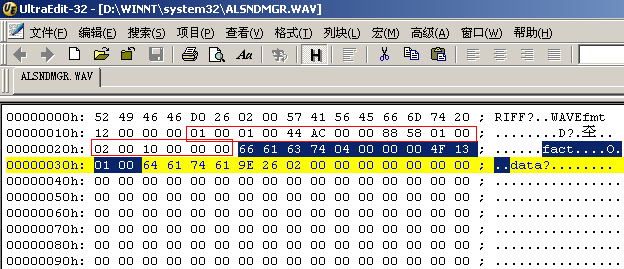

从16进制码中可看出，PCMWAWFORMAT的大小为0x000012=18个字节，即红色框中均为PCMWAWFORMAT的内容。需要注意的是，有很多资料都认为PCM格式的PCMWAWFORMAT的大小应为16个字节，而ALSNDMGR.WAV这个文件虽为PCM格式，但它的PCMWAWFORMAT的大小却为18个字节。尝试删除其尾部的0x0000，并相应地修改PCMWAWFORMAT的大小为0x000010，用录音机工具验证发现对文件没有造成破坏，因此该PCMWAWFORMAT可视作PCM格式的一个特例。此外图3中蓝色选中部份在图1中未曾出现，这可能是有些硬件在采集下来的文件中添加了自己的一些信息，只起某些注释作用，对文件内容没有实质性影响。

图5

                               图5

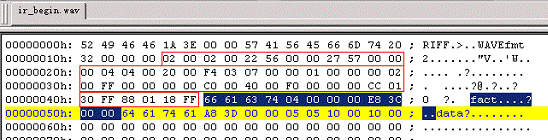

(2)    分析D:\WINNT\Media\ir_begin.wav

用“录音机”工具查看其音频格式为：Microsoft ADPCM 22.050 kHz, 4 位, 立体声。从其16进制码中可看出，PCMWAWFORMAT的大小为0x000032=50个字节，即红色框中均为PCMWAWFORMAT的内容，可见各种格式的PCMWAWFORMAT的大小是不相同的。除去16字节的主格式内容，其地址24H处的0x0020指出附加格式的内容大小为32个字节，地址26H-45H中的内容即为附加格式的内容。PCMWAWFORMAT中的格式决定了各格式的PCMWAWFORMAT长度是不同的，其中PCMWAWFORMAT长度由“fmt ”后的数据给出，该长度包括16字节的fmt主格式内容和附加格式内容，其第17字节则是附加格式内容的长度。关于各类别附加格式的内容根据有关资料共有36种，限于篇幅不一一在此例举。此外值得注意的是文件中也存在图3中蓝色选中部分的某些注释信息，可见PCMWAWFORMAT后不一定紧跟“data”标志，中间有可能出现注释信息。

三、代码描述

1．类型 (代码)

type

 TRiffChuck = record            //定义表2中的RIFF块

    RiffID:array[0..3] of char;     // 'RIFF' 标志

    WaveFileSize: longint;        // 文件长度

    WaveID:array[0..3] of char;    // 'WAVE' 标志

 end;

 TFmtChuck = record             //定义表2中的fmt块

    fmtId:array[0..3] of char;       // 'fmt '标志

    FormatSize: longint;          // PCMWAWFORMAT内容长度

    wFormatTag: word;           // 编码类型

    nChannels: word;             // 通道数 单声道=1, 双声道=2 }

    nSamplesPerSec: longint;      // 采样频率

    nAvgBytesPerSec: longint;     // 波形音频数据传送速度

    nBlockAlign: word;           // 数据块的调整数

    nBitsPerSample: word;        // 每样本数据位数

       ExtraParmSize:word;               //附加格式的长度

    XX                                     //以下为附加格式的内容

       ：                                       //注意在下面算法部分中，附加格式的长度及其内容是

       XX                                     //存放在FmtChuckOthers的数组中的

    end;

 TDataChuck = record              //定义表2中的data块

    dataId: array[0..3]of char;        // 'data' 标志

    dataSize: longint;              // 语音数据长度

       XX                                            // 语音数据，注意在下面算法部分中

       ：                                              //  DataChuck不包括语音数据

       XX

  end;

2．算法

目标文件的建立方法

(1)      先将其中一个Wav文件的RiffChunck，FmtChuck, DataChuck分别复制到目标文件中

(2)      修改目标文件的数据大小
DataChuck3.dataSize:=DataChuck1.dataSize+DataChuck2.dataSize

(3)      修改目标文件的文件长度
RiffChuck3.WaveFileSize:=DataChuck3.dataSize+sizeof(DataChuck3)+FmtChuck

(4)      写入目标文件
写RiffChuck ，FmtChuck：
WaveFile.Write(RiffChuck3,SizeOf(RiffChuck3));

WaveFile.Write(FmtChuck3,SizeOf(FmtChuck3));

需要说明的是：FmtChuck的大小是不定长的，而wFormatTag即编码类型有36种，为降低程序的复杂性，采用先定义各编码类型的共性部分，即前16字节的基本音频格式信息，而各编码类型的后余部分则由一个数组FmtChuckothers来存取使用。

if  FmtChuck1.FormatSize>16 then

begin

for i:=0 to FmtChuck1.FormatSize-16-1 do

waveFile.Write(FmtChuck3others[i],sizeof(FmtChuck3others[i]));

end;

写DataChuck及语音数据，因源文件的格式相同，所以只需将源文件2的语音数据简单追加到源文件1的语音数据之后即可。

WaveFile.Write(DataChuck3,SizeOf(DataChuck3));

WaveFile.CopyFrom(SoureFile1,DataChuck1.dataSize);

WaveFile.CopyFrom(SoureFile2,DataChuck2.dataSize);

四、测试与验证

通过采用Windows系统自带附件“录音机”将测试源文件分别转换成其所支持的所有音频格式，包括本文前部所提及的PCM格式的一个特例，执行合并程序后再用“录音机”打开，查看属性与本文结构分析中的内容相一致，可见合并方法是正确可行的！
